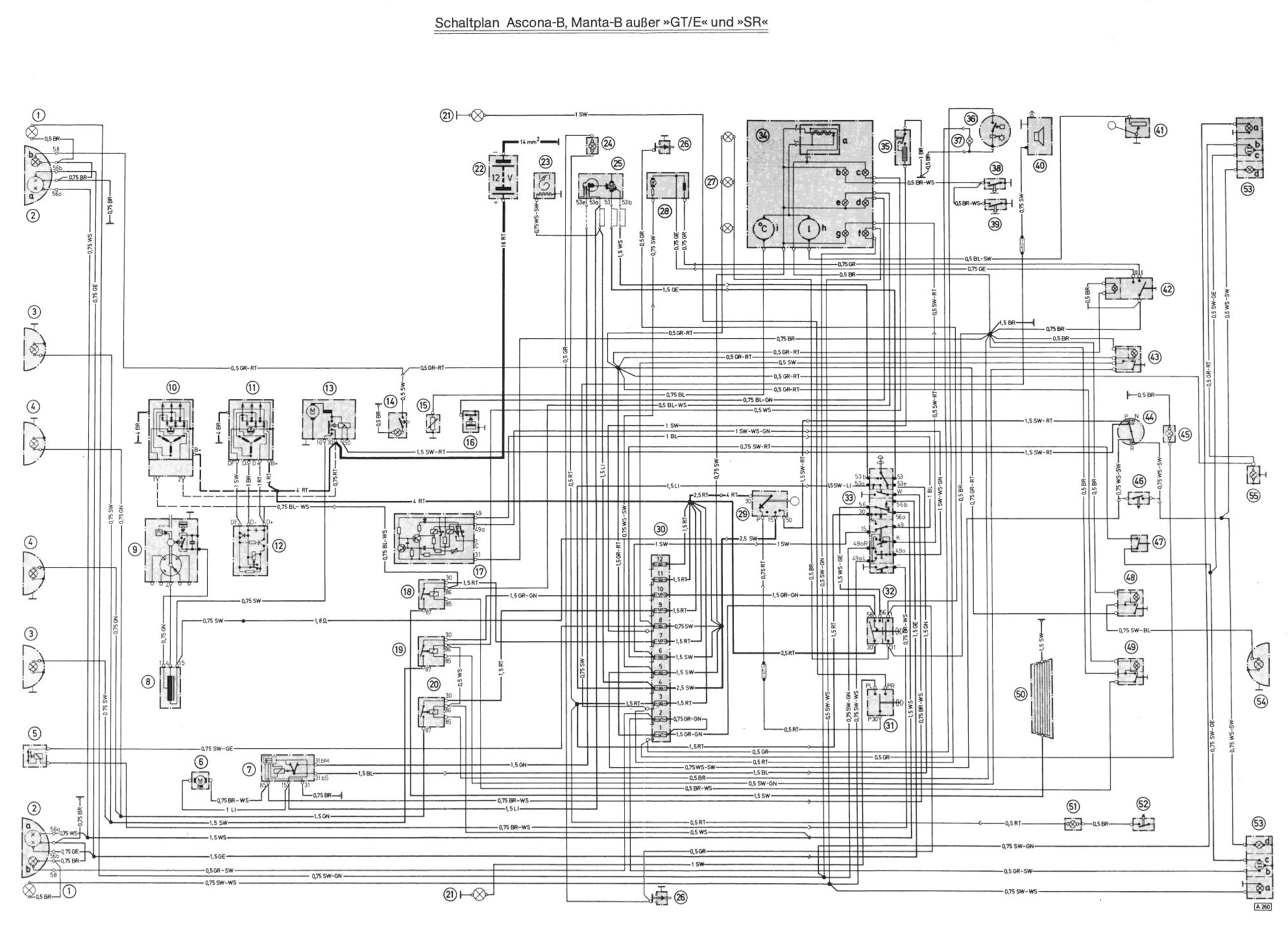

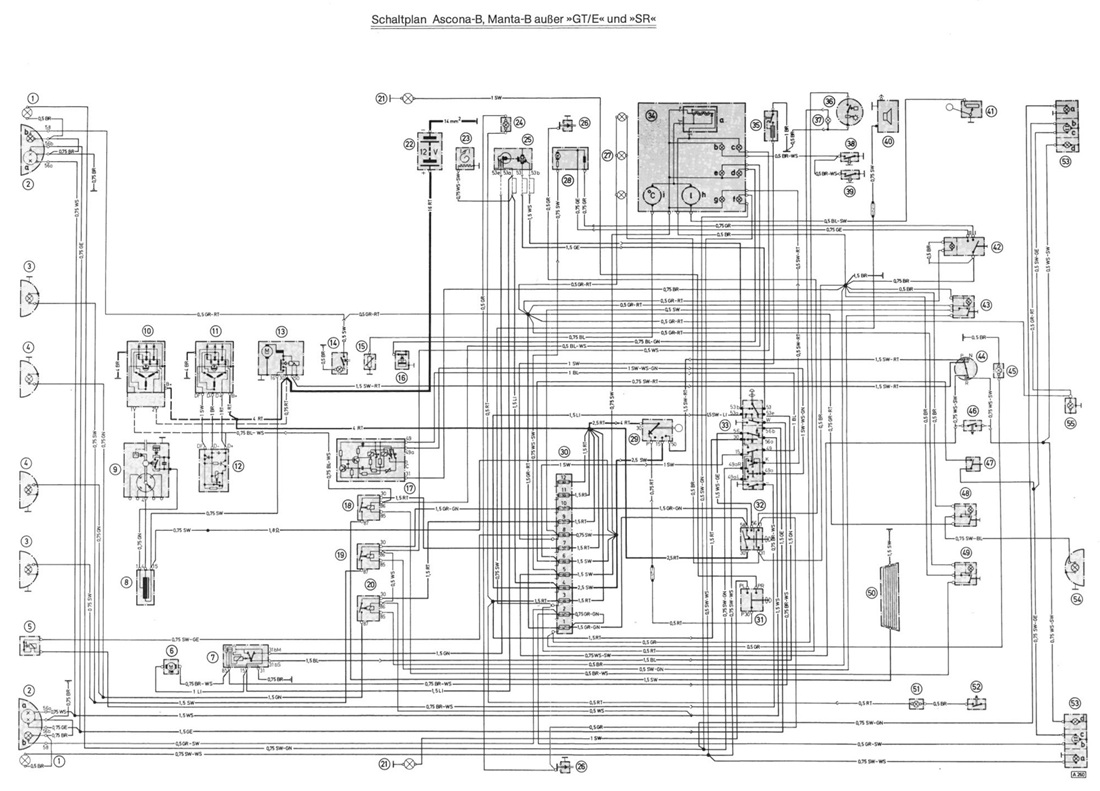

Schaltplan ohne GT/E und SR
Erläuterung zum Schaltplan
BL = blau, HLB = hellblau, BR = braun, GE = gelb, GR = grau, GN = grün, RT = rot, WS = weiß, SW = schwarz, Li = lila, + = Widerstandskabel
1 Blinkleuchte
2 Scheinwerfer a Fern und Abblendlichtlampe, b Standlichtlampe
3 Nebelscheinwerfer
4 Fernscheinwerfer
5 Signalhorn
6 Scheibenwascherpumpe
7 Scheibenwascherrelais
8 Zündspule
9 Verteiler
10 Lichtmaschine (Delco Remy)
11 Lichtmaschine (Bosch)
12 Regler (Bosch)
13 Anlasser
14 Motorraumleuchte
15 Fernthermometer-Geber
16 Öldruckschalter
17 Blinkgeber
18 Heizscheibenrelais
19 Nebelscheinwerferrelais
20 Fernscheinwerferrelais
21 Parkleuchte
22 Batterie
23 Vergaßer - Starterklappenvorwärmung
24 Innenraumleuchte
25 Scheibenwischermotor
26 Türkontakt
27 Instrumentenleuchten
28 Gebläse
29 Zünd- und Anlaßschalter
30 Sicherungskasten
31 Parkleuchtenschalter
32 Licht- und Innenraumleuchtenschalter
33 Signalschalter mit Scheibenwischerschalter
34 Instrumente
a Spannungsstabilisator, b Handbrems- und Kupplungskontrollleuchte, c Fernlichtkontrolle, d Öldruckkontrolleuchte, e Ladekontrolleuchte, f Blinkerkontrolleuchte, g Warnblinkkontrolleuchte, h Kraftstoffanzeigegerät, i Fernthermometer.
35 Zigarrenanzünder
36 Zeituhr
37 Uhren-, Zigarrenanzünder- und Handschuhkastenleuchte
38 Kupplungskontrollschalter
39 Handbremskontrollschalter
40 Radio
41 Tankmeßgerät
42 Gebläseschalter
43 Nebelscheinwerferschalter
44 Wählhebelschalter
45 Wählhebelleuchte
46 Rückfahrleuchtenschalter
47 Bremslichtschalter
48 Nebelschlußleuchtenschalter
49 Heizscheibenschalter
50 Heizscheibe
51 Kofferaumleuchte
52 Kofferaumleuchtenschalter
53 Heckleuchte
a Blinklampe, b Schlußlampe, c Bremslampe, d Rückfahrlampe.
54 Nebelschlußleuchte
55 Kennzeichenleuchte
