Spannungsregler Instrumententafel (Cockpit)

Hier geht es um den Regler für die Armaturen. Der Generator (Lichtmaschine) liefert zwischen 13,9 bis 14,8 Volt Spannung.

Damit die Temperatur und die Tankanzeige immer den gleichen Wert, bei unterschiedlichen Spannungen anzeigt, gibt es einen Spannungsregler.

Dieser ist sehr einfach aufgebaut, dadurch verschleißt er schleichend im Laufe der Zeit.

Also, wenn die Temperatur, und oder die Tankanzeige zu viel anzeigt, könnte es auch der Spannungsregler sein.

Funktionsweise:

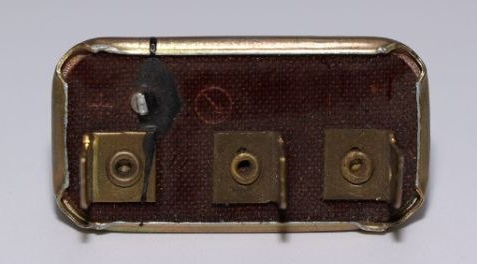

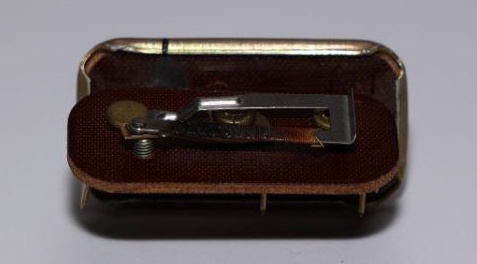

Wird die Spannung zu hoch, erhitzt sich die Drahtwicklung und öffnet den Kontakt. Der Draht kühlt ab und der Stromkreislauf schließt sich wieder.

Und als so weiter. Dies funktioniert aber nur, weil die Tank und Temperaturanzeige sehr Träge reagieren.

Die Ausgangsspannung für die Armaturen beträgt 10 Volt.

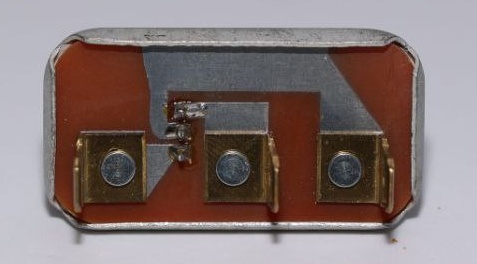

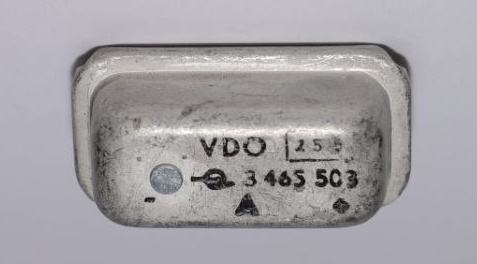

Die Neuere Version ist baugleich, enthält aber einen elektronischen Spannungsregler. Die Artikel Nr. ist gleich geblieben!

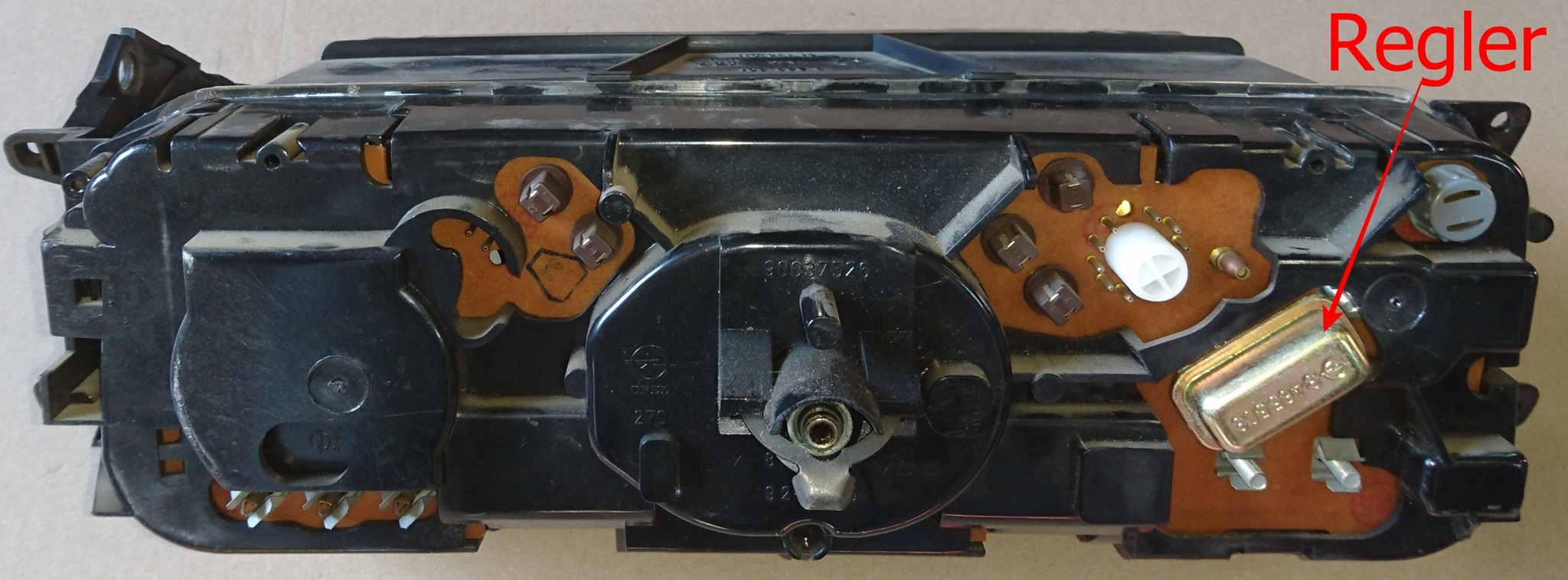

Der Regler ist von hinten auf die Instrumententafel gesteckt. Und mit etwas Rückenschmerzen ist der Austausch auch ohne des Ausbau des Cockpit zu bewerkstelligen.

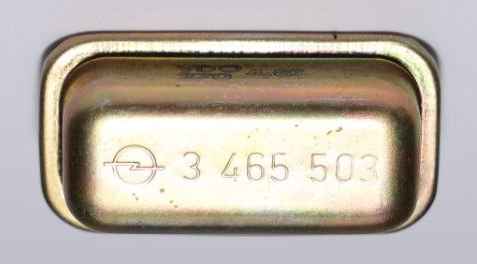

GM Nr.: 3465503 Opel Nr.: 1244702
